一、方案简介：

SSR631G是一款高集成度、带边缘算力的NVR（网络视频录像机）SoC主控芯片，内置四核Coretex-A7处理器，最高可支持32Gb内存，芯片接口丰富，配置灵活，支持AES/DES/3DES/RSA4096硬件加密功能，支持OTP，安全等级高，芯片的功能强大，性价比高。

采用SSR631G的方案，内置高性能H.264/H.265解码器，支持10路1080p@30fps视频解码，内置的H.264视频编码器，支持10通道1080p@30fps视频编码，最高支持8192 x 4096视频编解码。内置2路SATA3.0 Host MAC/PHY，传输速率1.5/3/6Gbps，支持多盘位SATA硬盘。

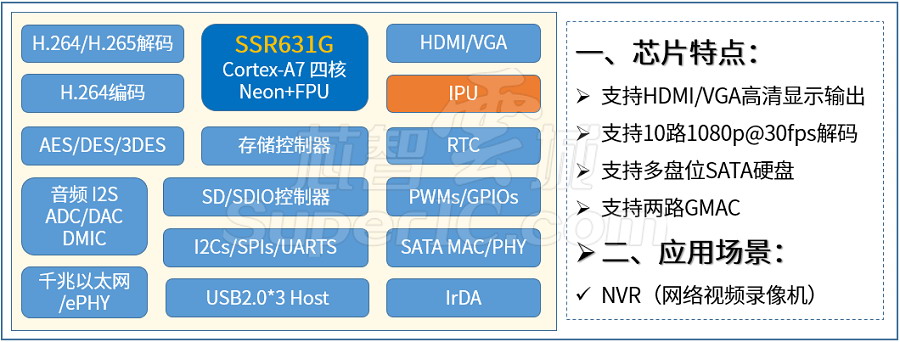

图1：主要模块和功能特点

二、主要参数：

处理器：Cortex-A7 四核 @1.2GHz

DRAM内存：32Gb(Max)，16bit，DDR3/3L/4

视频解码：H.265/H.264，1080p@30fps，最多支持10通道

视频编码：H.264，1080p@30fps

视频输出：显示通路*1，预览通路*48，PIP*1，HDMI1.4b，TTL，VGA

音频：I2S*2、ADC*1、DAC*2、DMIC*4

安全：支持AES128/192/256，DES，3DES，RSA4096，支持OTP

USB接口：USB2.0 Host *3

显示接口：TTL/Parallel-RGB，16bit（1024 x 600@60fps）、BT.656 8bit

存储接口：SPI Nor/Nand、SDIO2.0、SD2.0

周边：UART*4、GPIOs、I2C*4、PWM*3、SPI*1、Timer*3、RTC、IrDA等

网络：10/100/1000Mbps Ethernet MAC*2、SATA Host*2

封装：BGA364 13 x13mm

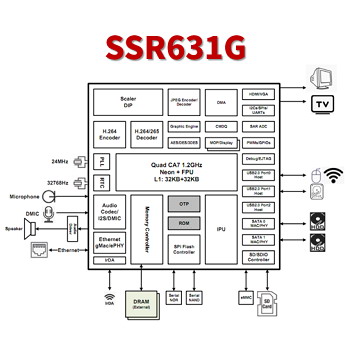

图2：芯片原理框图

三、应用场景和方案资料：

本方案的主要应用场景包括：NVR（网络视频录像机）、图传解码等。方案资料包含完整的硬件平台和软件SDK，可提供FAE支持并实现快速量产，如有需要请和商城客服人员联系。
