一、方案概述：

本方案是基于信芯微HT7315-QHDH Scaler SoC芯片开发的高性价比显示器/电竞显示器方案，本方案支持UHD@75Hz/QHD@180Hz/FHD@240Hz的显示分辨率和刷新率，支持画中画（PIP）和画外画（PBP）多窗口画面显示。

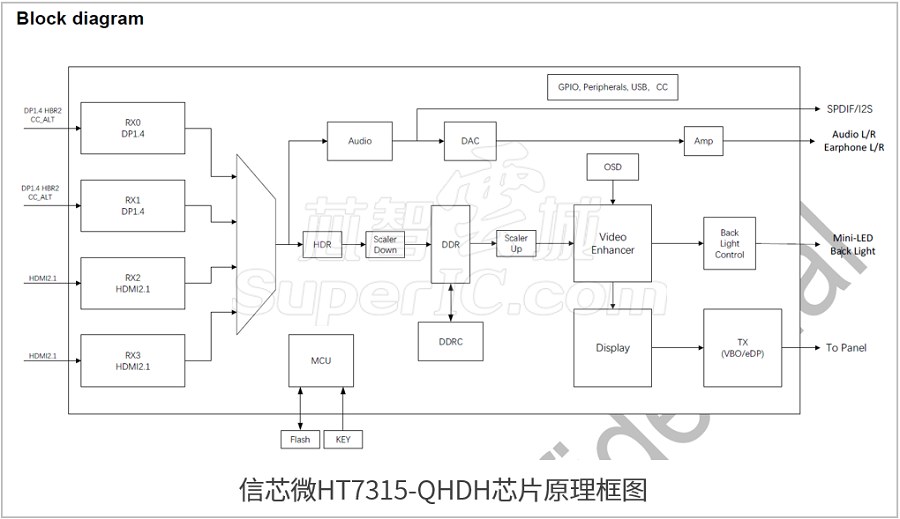

图1：SoC主控芯片原理框图

1.1 方案SoC规格和特点：

（1）32位RISC CPU，工作频率633MHz，内置8位8051用于低功耗模式

（2）支持eDP and V-by-One 屏幕接口，高品质的12bit显示处理引擎

（3）支持HDR、面板一致性、响应时间增强等功能

（4）内置双路SAR-ADC模数转换器

（5）内置多路PWM控制器，SPI闪存接口，UART接口，I2C串行通讯口

（6）集成多个HDMI2.1/DP1.4兼容接收器，USB2.0接口支持Host和Device

（7）具有满足绿色模式要求的电源管理控制模块和支持扩频的电磁干扰管理。

（8）工作温度：-20℃~75℃

（9）芯片封装：LQFP216

1.2 输入接口：

（1）2路HDMI2.1FRL/TMDS 输入速率6GHz：在FRL模式下，HDMI 2.1可以支持高达48Gbps的带宽，2路6GHz的速率，可支持4K/8K超高清分辨率和高刷新率的显示内容传输。

（2）2路DP1.4输入速率5.4GHz：DP1.4 HBR2模式下单通道速率为5.4Gbps,足以支持高质量显示需求。

（3）支持HDCP1.4/2.2：HDCP 1.4支持最高10.2 Gbps的带宽，2.2版本支持高达18 Gbps的带宽，设备可以播放1080p、4K以及8K视频内容，并保护这些内容不被非法复制。

（4）6/8/10/12-bit 色深传输：6位色可以显示64种颜色，而12位色可以显示高达687亿种颜色，确保电竞显示器的高质量成像要求。

1.3 输出接口：

（1）支持eDP 2/4/8Lan HBR2：支持eDP 2/4/8Lane HBR2：eDP是一种用于连接显示器和图形处理器的接口技术。HBR2是eDP 1.3和1.4版本中支持的一种数据传输速率，每个通道（lane）支持5.4Gbps的数据传输速率，持2/4/8Lane HBR2意味着该接口可以根据需要配置2、4或8个通道，以适应不同的带宽需求。

（2）支持8对VBY@3Gbps：VBY另一种连接显示器和图形处理器的高速串行连接技术，每对通道支持3Gbps的数据传输速率，8对通道对于高分辨率和高刷新率的显示应用非常有用。

（3）支持灵活的扩展频率：灵活的扩展频率指的是接口能够支持不同的时钟频率和数据传输速率，以适应不同的显示需求、带宽要求和应用场景。

1.4 增强性能：

（1）支持5184区域的局部调光：让显示设备上不同区域的亮度和色彩一致性，实现更好的面板均匀性。

（2）支持响应时间增强：减少显示设备从接收信号到显示图像所需的时间。

（3）支持12/10, 10/8, 8/6位抖动：用于在有限的颜色深度下模拟更丰富的颜色，应用抖动算法提高图像质量。

（4）支持HDR10, HLG：提供比标准动态范围（SDR）更广的亮度和色彩范围，让显示设备能够显示更丰富的色彩和更细腻的亮度变化。

（5）支持AMD Free Sync：AMD Free Sync是一种自适应同步技术，可以减少屏幕撕裂和卡顿，提供更流畅的游戏体验。

（6）支持Nvidia G-Sync兼容模式：Nvidia G-Sync是一种类似于AMD Free Sync的技术，用于Nvidia显卡。

（7）支持MPRT功能：MPRT通过缩减每帧画面在屏幕上显示的时间，降低了眼球的暂留效果，达到降低画面运动模糊，提升画面清晰度，有助于显示器更好地响应快速移动画面，减少运动模糊。

（8）支持通过视频模式或音频模式控制环境光：显示设备根据周围光线自动调整亮度和色彩，以提供更舒适的观看体验。

1.5 音频输出：

（1）内置音频DAC数模转换器，内置耳机放大器；

（2）内置I2S和SPDIF数字音频接口；

（3）支持静音功能和淡入淡出功能；

二、方案和板卡详情

芯智云城基于HT7315-QHDH芯片，推出2K@180Hz高性价比电竞显示器解决方案，并可以提供相应的DEMO板。

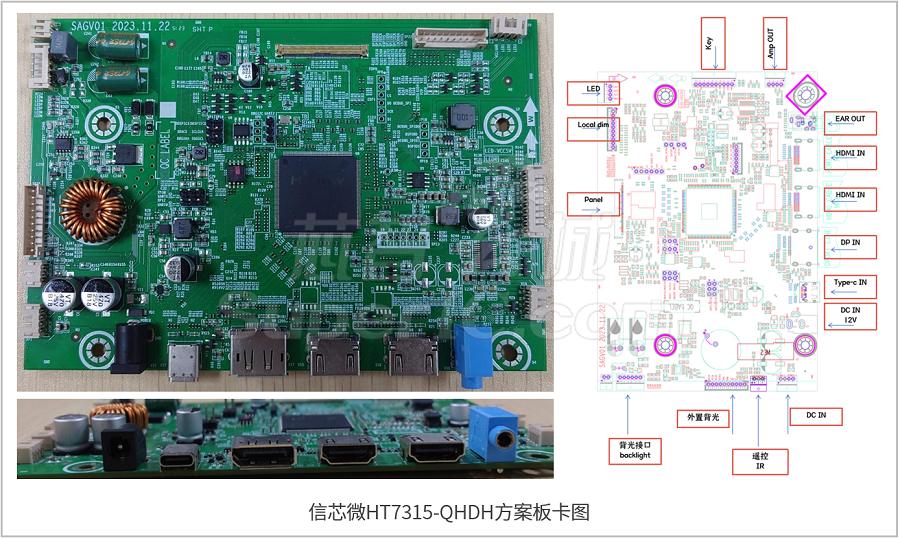

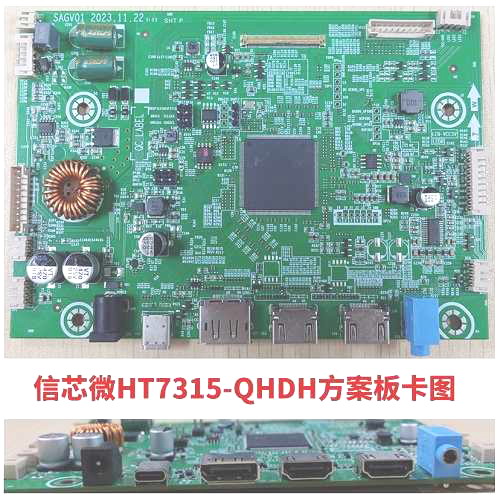

图2：板卡实物/接口图

2.1 DEMO板规格：

（1） PCBA尺寸规格：160mm*110mm，双面板

（2） 市场区域：全球

（3） 语言：英文，简体中文

（4） 供电：12V

（5） 音频输出支持2*3W（4Ω喇叭），3.5mm耳机输出

（6） 工作温度：0℃~40℃

三、显示器行业资讯

Omdia发布的《台式显示器情报服务》报告显示，全球显示器市场正迎来新一轮的增长高峰，特别是在高刷新率电竞显示器和智能显示器领域。报告预计2024年刷新率超过120Hz的电竞显示器出货量将增长到2,470万台，预计2028年将增长到2,740万台。

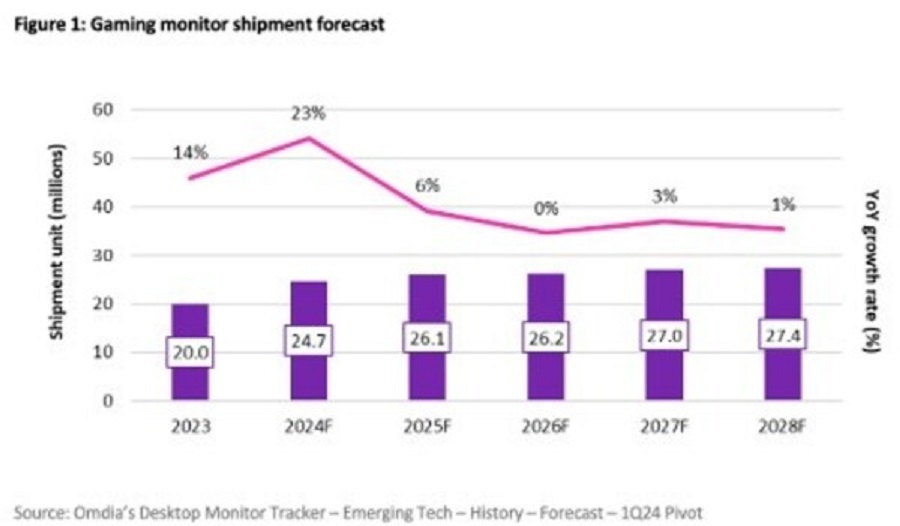

图3：电竞显示器市场预测

洛图科技的统计数据显示，2024年上半年，中国大陆显示器线上市场整体销量仅微增0.8%达到495万台，但是电竞显示器销量大幅增长30%达到269万台。监测数据显示，上半年电竞显示器的线上市场平均价格为1242元，较去年同期下降231元。其中，500-999元的价格区间显示出强劲的增长势头，市场份额同比去年增加10个百分点达到48%。500元以下的入门价位市场业迅速增长，市场份额增加5个百分点至9%。而且随着电竞显示器价格下降，使得高性价比的电竞显示器不仅巩固了电竞领域的市场地位，还成功渗透至办公、专业设计等多个领域，拓宽了应用边界。

洛图发现第一季度全球电竞显示器165Hz至240Hz产品市场份额达到60.9%，而国内市场第三季度180Hz刷新率的显示器销量渗透率高达44%，比去年同期上升了约33个百分点。显示了市场对高刷新率、高分辨率显示器的巨大需求。

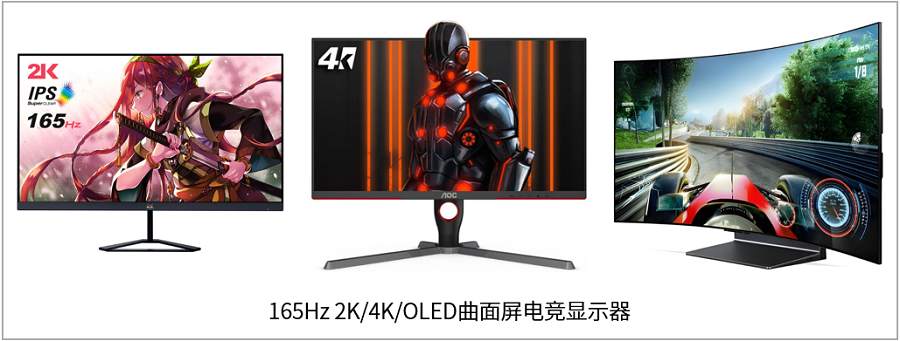

图4：2K/4K/OLED高刷新率电竞显示器

未来电竞显示器的发展趋势包括：主流屏幕尺寸将集中在27英，屏幕分辨率将从FHD（1920*1080）向QHD（2560*1440）升级，中国市场的QHD已成为主流，刷新率正在从144/165Hz向180Hz乃至更高迭代。

想了解更多的显示器/电竞显示器方案和板卡资讯，请和商城客服联系。
