一、方案简介

本产品使用 SigmaStar SSD202D 芯片进行开发设计，SSD202D 是一款高度集成的 SOC 芯片。主板基于芯片 ARM Cortex-A7 dual-core1.2G 架构、搭载 128MB DDR3 RAM 内存（内置）和外部 2Gbit 256M Nand Flash 、使用 Linux 操作系统。支持 Type-C、串口、内置功放（支持 8Ω 1W 喇叭音频输出）、有线网络接口升级等功能。

一般特性：

>产品型号：CKA02S

>1、产品名称：小屏显示

>2、产品类型：智能家居、安防显示、车载

>3、使用环境：简易操作显示

>4、软件环境：Linux

二、方案特性

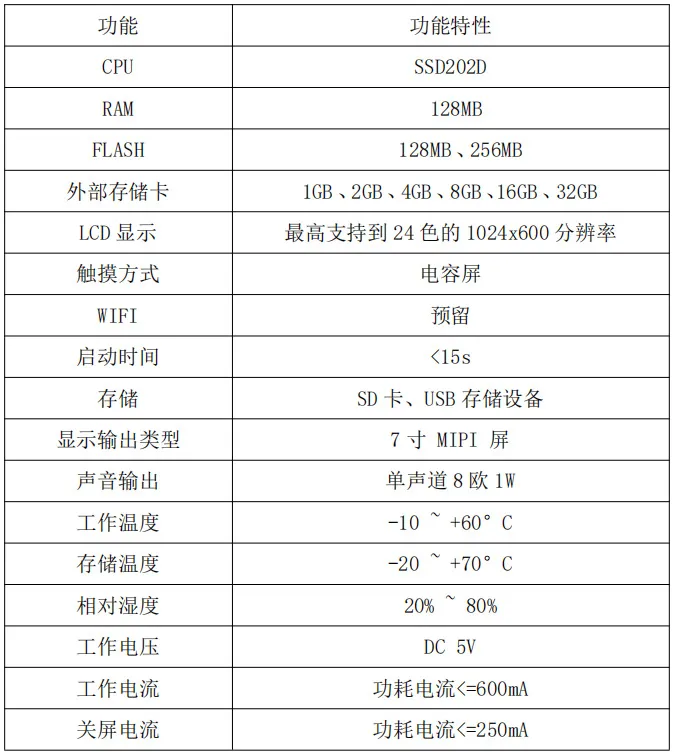

1、硬件规格：

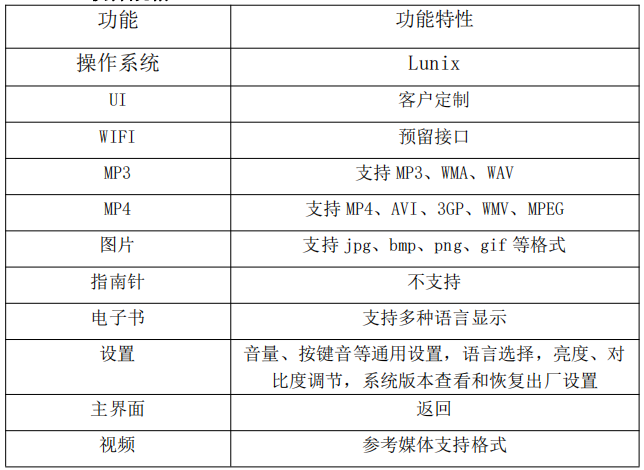

2、软件规格

三、板卡结

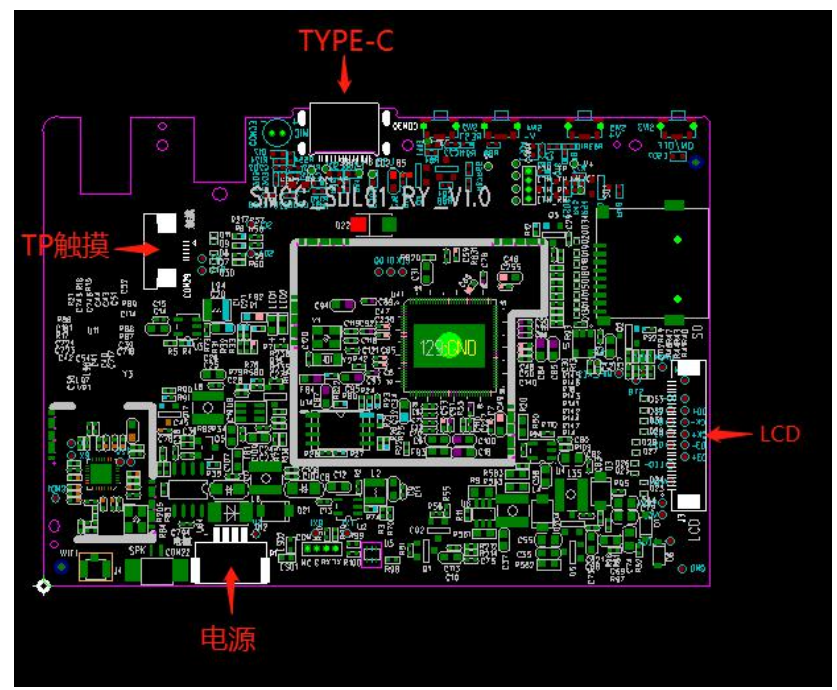

1、板卡接口：

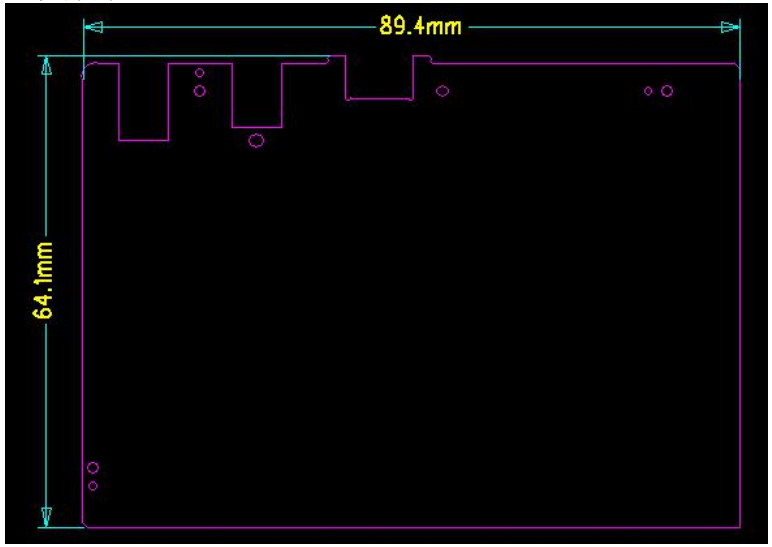

2、板卡尺寸：

四、使用注意事项

• 相对湿度≤80％
• 整机组装流程需要使用 ESD 防护。
• 整机装配时，要轻拿轻放，不要使板子变形或扭曲，不要重压。
• 整套内部的线材布线要合理，线材尽量不要直接穿过 PCB 板，特别是不要从主 IC 经过，避免影响整套设备 EMC 性能。

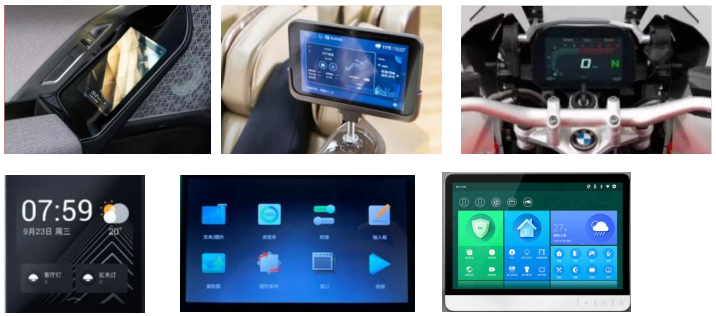

五、应用场景

本方案具备集成度高，接口配置丰富，性价比好的特点，可以广泛应用于 车机交互、按摩椅智能交互、仪器仪表显示、智能家电、智能语音交互设备、AIoT等应用场景。
