一、方案简介

本方案采用 SigmaStar SSD2386 平台高性能的四核处理器,搭载Android12 系统，主频最高达1.4GHz。嵌入式 GPU(Mali G52 1-CORE 2EE )，IPU。集成 HDMI/LVDS/RGB/MIPI 显示接口，以太网/WIFI/BT/4G(需外加 4G 模块）扩展接口于一体，大大简化了整机设计。支持绝大部分当前流行的视频及图片格式解码，支持最大 6-ch 1080p 30fps H.265/H.264 视频解码，支持最大 4-ch 1080p 30fps H.265/H.264 视频编码; 可以驱动各种 TFT LCD 显示屏。稳定性强，广泛应用到人脸支付设备、安防、医疗、交通、金融、工控、智慧教育、智能零售等等AI 智能领域。

二、方案特点

• 高集成度：集成双LVDS 或双 MIPI，HDMI 显示接口于一体，可支持双屏异显，简化整机设计。
• 高稳定性：在硬件、软件上，增加自己独自开发的技术来保证产品的稳定性，可以使最终产品达到 7*24 小时无人值守。
• 丰富的扩展接口：4 个 USB 接口（默认 2 个插针,1 个标准 USB3.0,1 个标准 USB2.0),3 个可扩展串口（默认 3 路可改成 6 路）,GPIO/ADC 接口，可以满足市场上各种外设的要求.
• 高清晰度：TTL/LVDS/MIPI/HDMI to 1080P;MIPI to 2560*1440@60fp).
• 功能齐全：支持双屏异显、横竖屏播放，视频分屏，滚动字幕，定时开关，USB 数据导入等功能。

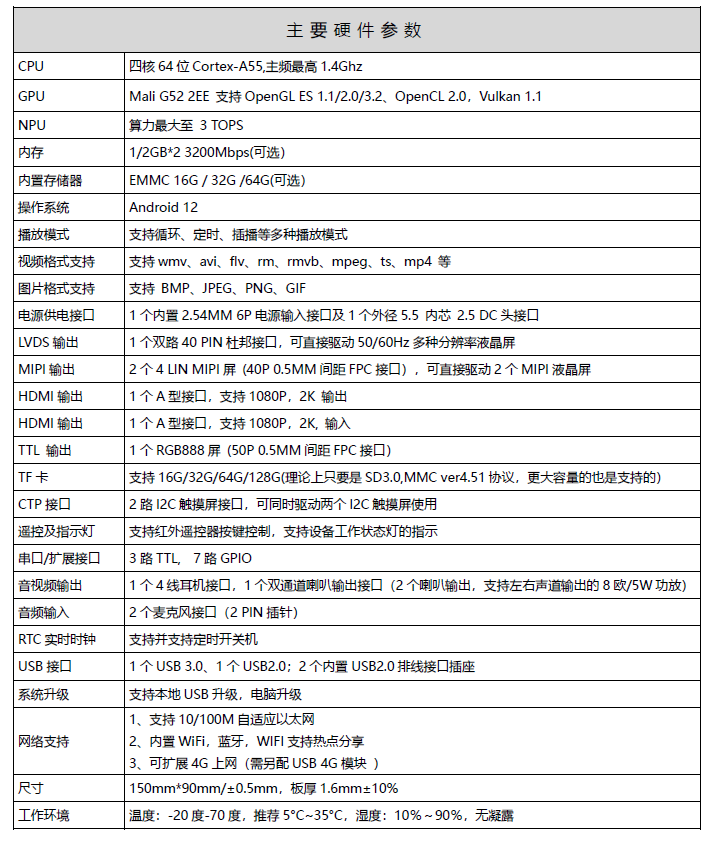

图1：主要硬件参数

三、方案接口配置图

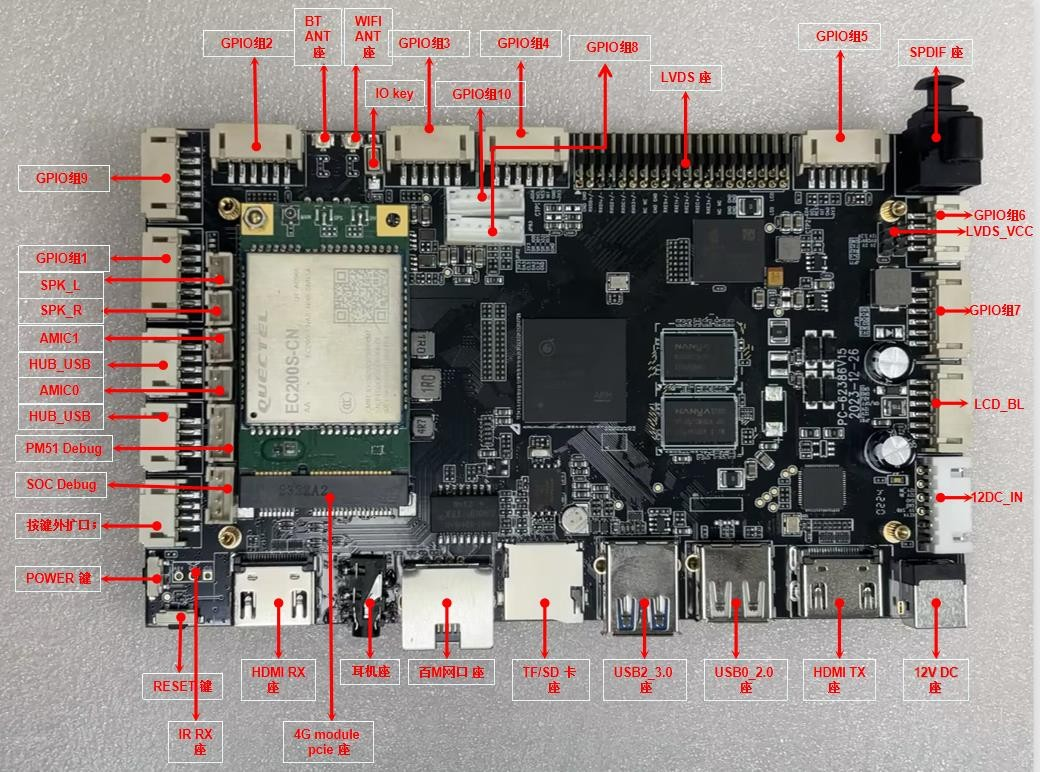

图2：PCBA 正面效果图

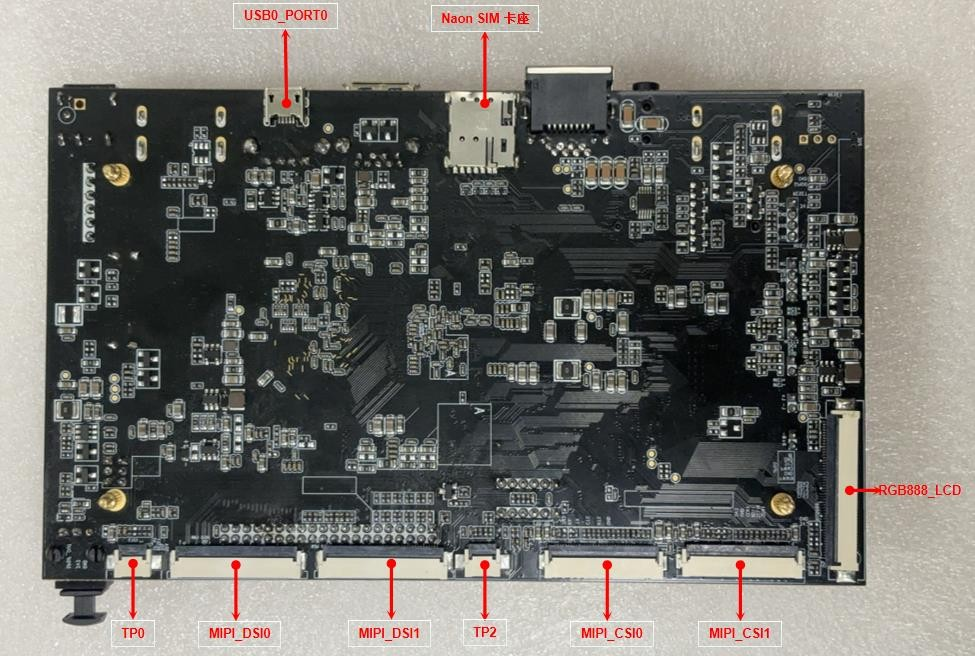

图3：PCBA 正面效果图

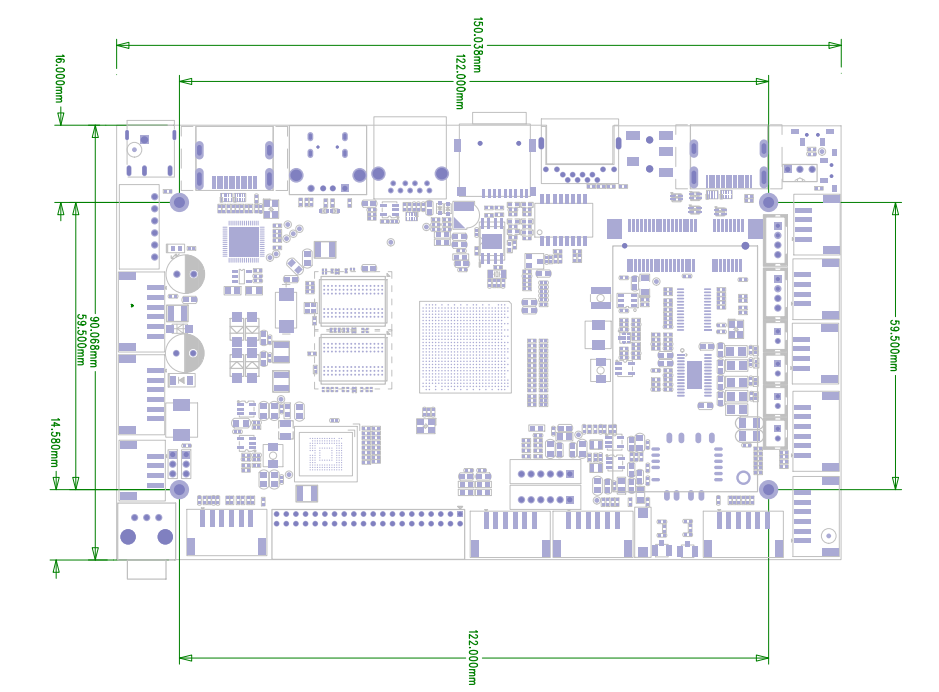

图4：PCBA尺寸图

PCBA尺寸：150mm*90mm/±0.5mm ；板厚1.6mm±10%

螺丝孔规格：∮2.2mm x 4/±10%

四、应用场景

本方案具备稳定性强，集成度高，拓展接口丰富，性价比好等特点，可以广泛应用于广泛应用到人脸支付设备、安防、医疗、交通、金融、工控、智慧教育、智能零售等等AI 智能领域。

图5：PC-62386V15部分应用场景
