基于RISC-V架构D21x主控系列小屏解决方案
本方案采用了D21x系列主控，这是是一款高性能的全高清显示和智能控制 SOC，采用国产自主 64 位高算力 RISC-V 内核，内置 16 位DDR 控制器并提供丰富的互联外设接口，配备了 2D 图像加速引擎和 H.264 解码引擎，可以满足各类交互设计场景和多媒体互动体验，具有高可靠性、高安全性、高开放度的设计标准，可以面向于泛工业领域应用。
在线咨询
首页
>
行业解决方案
>
基于RISC-V架构D21x主控系列小屏解决方案
基于RISC-V架构D21x主控系列小屏解决方案
本方案采用了D21x系列主控，这是是一款高性能的全高清显示和智能控制 SOC，采用国产自主 64 位高算力 RISC-V 内核，内置 16 位DDR 控制器并提供丰富的互联外设接口，配备了 2D 图像加速引擎和 H.264 解码引擎，可以满足各类交互设计场景和多媒体互动体验，具有高可靠性、高安全性、高开放度的设计标准，可以面向于泛工业领域应用。
在线咨询

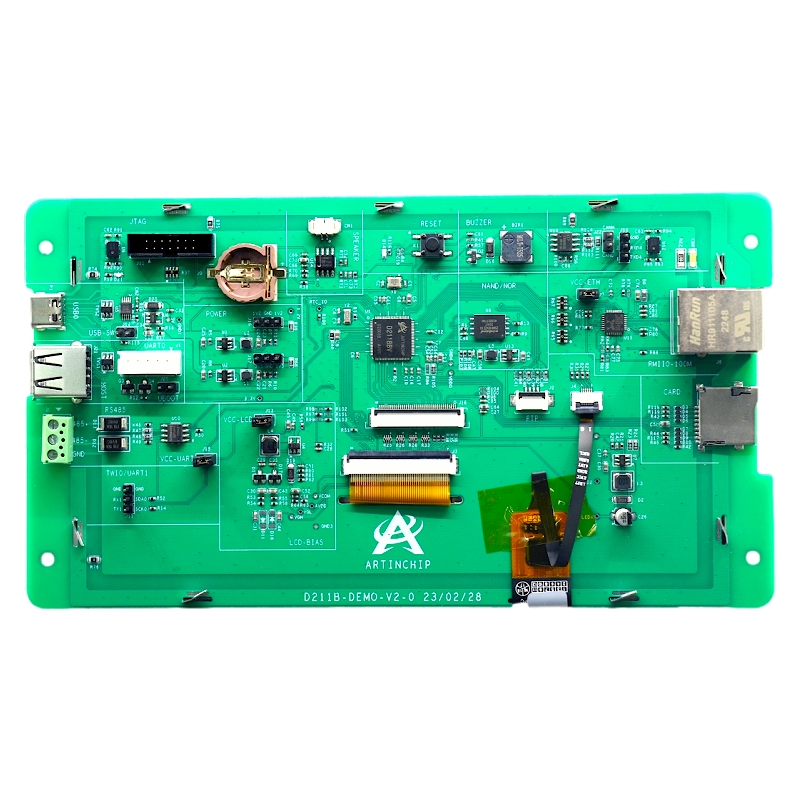

匠芯创D211BB-V2
匠芯创D133CBV开发板
匠芯创D12x-HMI核心板
D12x-HMI开发板 主控芯片
| 商品图片 | 型号 | 品牌 | 描述 | 库存 | 操作 |
|---|---|---|---|---|---|
 | D211DBV | Artinchip(匠芯创) | HMI SoC芯片,匠芯创 ArtInChip,RISC-V 64bit、@504MHz 1.1V、@600MHz 1.2V,SIP DDR2 16bit、533Mhz、512Mb,external SPI、NAND/Nor Flash、eMMC 4.5,MIPI/RGB888/LVDS、1080P@60fps,DVP&BT.656、5M 1080p@30fps,HMI、医疗分析仪、车载显示器,﹣20°C~85°C,SMD/SMT,QFN100 | 0 pcs | 查看详情 |
| D211DBV | Artinchip(匠芯创) | HMI SoC芯片,匠芯创 ArtInChip,RISC-V 64bit、@504MHz 1.1V、@600MHz 1.2V,SIP DDR2 16bit、533Mhz、512Mb,external SPI、NAND/Nor Flash、eMMC 4.5,MIPI/RGB888/LVDS、1080P@60fps,DVP&BT.656、5M 1080p@30fps,HMI、医疗分析仪、车载显示器,﹣20°C~85°C,SMD/SMT,QFN100 | 0 pcs | 查看详情 |
| D211DCV | Artinchip(匠芯创) | HMI SoC芯片,匠芯创 ArtInChip,RISC-V 64bit、@504MHz 1.1V、@600MHz 1.2V,SIP DDR2 16bit、672Mhz1024Mb,external SPI、NAND/Nor Flash、eMMC 4.5,MIPI/RGB888/LVDS、1080P@60fps,DVP&BT.656、5M 1080p@30fps,HMI、医疗分析仪、车载显示器、厨电控制屏、仪表盘,﹣20°C~85°C,SMD/SMT,QFN100 | 0 pcs | 查看详情 |
| D211DCV | Artinchip(匠芯创) | HMI SoC芯片,匠芯创 ArtInChip,RISC-V 64bit、@504MHz 1.1V、@600MHz 1.2V,SIP DDR2 16bit、672Mhz1024Mb,external SPI、NAND/Nor Flash、eMMC 4.5,MIPI/RGB888/LVDS、1080P@60fps,DVP&BT.656、5M 1080p@30fps,HMI、医疗分析仪、车载显示器、厨电控制屏、仪表盘,﹣20°C~85°C,SMD/SMT,QFN100 | 0 pcs | 查看详情 |
| D211BCV | Artinchip(匠芯创) | HMI SoC芯片,ArtInChip,RISC-V 64bit、@504MHz 1.1V、@600MHz 1.2V,SIP DDR3 16bit、672Mhz、1024Mb,external SPI、NAND/Nor Flash、eMMC 4.5,MIPI/RGB888/LVDS、1080P@60fps,DVP&BT.656、5M 1080p@30fps,HMI、医疗分析仪、车载显示器,﹣20°C~105°C,SMD/SMT,QFN88 | 0 pcs | 查看详情 |
| D211BCV | Artinchip(匠芯创) | HMI SoC芯片,ArtInChip,RISC-V 64bit、@504MHz 1.1V、@600MHz 1.2V,SIP DDR3 16bit、672Mhz、1024Mb,external SPI、NAND/Nor Flash、eMMC 4.5,MIPI/RGB888/LVDS、1080P@60fps,DVP&BT.656、5M 1080p@30fps,HMI、医疗分析仪、车载显示器,﹣20°C~105°C,SMD/SMT,QFN88 | 0 pcs | 查看详情 |
| D132ENS | Artinchip(匠芯创) | 显示控制MCU芯片,匠芯创 ArtInChip,RISC-V 32bit@480MHz 1.1V DSP、FPU 256KB TCM,Built-In 1MB SRAM,external SPI NAND/Nor Flash、eMMC 4.41,QFN100,2D,RGB/MIPI/SPI/8080480x480@60FPS,DVP&BT.6565M 1080p@30fps,Encode JPEG 4096x4096 Decode MJPEG/PNG/.9.PNG 4096x4096,2xDMIC&SPK、1xI²S、 TDM,200 ms,﹣40℃到105°C,480x480 86盒应用温控器、屏显控制器 | 1890 pcs | 查看详情 |
| D132ENS | Artinchip(匠芯创) | 显示控制MCU芯片,匠芯创 ArtInChip,RISC-V 32bit@480MHz 1.1V DSP、FPU 256KB TCM,Built-In 1MB SRAM,external SPI NAND/Nor Flash、eMMC 4.41,QFN100,2D,RGB/MIPI/SPI/8080480x480@60FPS,DVP&BT.6565M 1080p@30fps,Encode JPEG 4096x4096 Decode MJPEG/PNG/.9.PNG 4096x4096,2xDMIC&SPK、1xI²S、 TDM,200 ms,﹣40℃到105°C,480x480 86盒应用温控器、屏显控制器 | 1890 pcs | 查看详情 |
| D133EBS | Artinchip(匠芯创) | 显示控制MCU芯片,匠芯创 ArtInChip,RISC-V 32bit@480MHz 1.1V DSP、FPU 256KB TCM,Built-In 1MB SRAM 8MB PSRAM
16bit 位宽,external SPI NAND/Nor Flash、eMMC 4.41,QFN100,2D,RGB/MIPI/LVDS/SPI/8080 1366x768@60FPS,DVP&BT.656
5M 1080p@30fps,Encode JPEG 4096x4096 Decode MJPEG/PNG/.9.PNG 4096x4096,2xDMIC&SPK、1xI²S、 TDM,200 ms,﹣40℃到105°C,720P以内通用显示屏控一体 | 1890 pcs | 查看详情 |
| D133EBS | Artinchip(匠芯创) | 显示控制MCU芯片,匠芯创 ArtInChip,RISC-V 32bit@480MHz 1.1V DSP、FPU 256KB TCM,Built-In 1MB SRAM 8MB PSRAM
16bit 位宽,external SPI NAND/Nor Flash、eMMC 4.41,QFN100,2D,RGB/MIPI/LVDS/SPI/8080 1366x768@60FPS,DVP&BT.656
5M 1080p@30fps,Encode JPEG 4096x4096 Decode MJPEG/PNG/.9.PNG 4096x4096,2xDMIC&SPK、1xI²S、 TDM,200 ms,﹣40℃到105°C,720P以内通用显示屏控一体 | 1890 pcs | 查看详情 |
| G730EES | Artinchip(匠芯创) | 通用计算MCU芯片,匠芯创 ArtInChip,RISC-V 32bit@480MHz 1.1V DSP、FPU 256KB TCM,Built-In
1MB SRAM,Built-In 2MB Nor Flash,200ms,﹣40℃到105°C,对PCB尺寸有要求的应用、通用计算MCU(商用打印机、小网关) | 1890 pcs | 查看详情 |
| G730EES | Artinchip(匠芯创) | 通用计算MCU芯片,匠芯创 ArtInChip,RISC-V 32bit@480MHz 1.1V DSP、FPU 256KB TCM,Built-In
1MB SRAM,Built-In 2MB Nor Flash,200ms,﹣40℃到105°C,对PCB尺寸有要求的应用、通用计算MCU(商用打印机、小网关) | 1890 pcs | 查看详情 |
| D122BBV | Artinchip(匠芯创) | 显示控制MCU芯片,匠芯创 ArtInChip,RISC-V 32bit@400MHz 1.1V I-Cache 32KB D-Cache 16KB,Built-In 32KB SRAM 8MB PSRAM 16bit 位宽,external SPI NAND/Nor Flash、eMMC 4.41,200
ms,﹣20℃到105°C,1024x768以内RGB串
口屏 | 2600 pcs | 查看详情 |
| D122BBV | Artinchip(匠芯创) | 显示控制MCU芯片,匠芯创 ArtInChip,RISC-V 32bit@400MHz 1.1V I-Cache 32KB D-Cache 16KB,Built-In 32KB SRAM 8MB PSRAM 16bit 位宽,external SPI NAND/Nor Flash、eMMC 4.41,200
ms,﹣20℃到105°C,1024x768以内RGB串
口屏 | 2600 pcs | 查看详情 |
| D213ECV | Artinchip(匠芯创) | HMI SoC芯片,匠芯创 ArtInChip,RISC-V 64bit、@504MHz 1.1V、@600MHz 1.2V,SIP DDR2 16bit、672Mhz1024Mb,external SPI、NAND/Nor Flash、eMMC 4.5,MIPI/RGB888/LVDS、1080P@60fps,DVP&BT.656、5M 1080p@30fps,HMI、网关、串口服务器、仪表盘,﹣20°C~85°C,SMD/SMT,QFN88 | 0 pcs | 查看详情 |
| D213ECV | Artinchip(匠芯创) | HMI SoC芯片,匠芯创 ArtInChip,RISC-V 64bit、@504MHz 1.1V、@600MHz 1.2V,SIP DDR2 16bit、672Mhz1024Mb,external SPI、NAND/Nor Flash、eMMC 4.5,MIPI/RGB888/LVDS、1080P@60fps,DVP&BT.656、5M 1080p@30fps,HMI、网关、串口服务器、仪表盘,﹣20°C~85°C,SMD/SMT,QFN88 | 0 pcs | 查看详情 |
| D133BAS | Artinchip(匠芯创) | 显示控制MCU芯片,匠芯创 ArtInChip,RISC-V 32bit@480MHz 1.1V DSP、FPU 256KB TCM,Built-In 512KB SRAM 4MB PSRAM 8bit 位宽,external SPI NAND/Nor Flash、eMMC 4.41,QFN68,2D,RGB/MIPI/LVDS/SPI/8080 800x480@60FPS,NO,Encode JPEG 4096x4096 Decode MJPEG/PNG/.9.PNG 4096x4096,2xDMIC&SPK、1xI²S、 TDM,200 ms,﹣40℃到105°C,480P以内串口屏 | 2600 pcs | 查看详情 |
| D133BAS | Artinchip(匠芯创) | 显示控制MCU芯片,匠芯创 ArtInChip,RISC-V 32bit@480MHz 1.1V DSP、FPU 256KB TCM,Built-In 512KB SRAM 4MB PSRAM 8bit 位宽,external SPI NAND/Nor Flash、eMMC 4.41,QFN68,2D,RGB/MIPI/LVDS/SPI/8080 800x480@60FPS,NO,Encode JPEG 4096x4096 Decode MJPEG/PNG/.9.PNG 4096x4096,2xDMIC&SPK、1xI²S、 TDM,200 ms,﹣40℃到105°C,480P以内串口屏 | 2600 pcs | 查看详情 |
技术详情
一、方案简述
随着万物互联的智能时代来临，开放、简洁、模块化的RISC-V架构崛起，并从终端走向云端，极有希望发展成为第三大架构生态。2022年，采用RISC-V架构的处理器已出货100亿颗，有数据预测，到2025年将突破800亿颗。
芯智雲城紧跟市场趋势，与玄铁优选伙伴匠芯创科技有限公司一起打造了一款泛工业领域小屏方案。本方案采用了D21x系列主控，这是是一款高性能的全高清显示和智能控制 SOC，采用国产自主 64 位高算力 RISC-V 内核，内置 16 位DDR 控制器并提供丰富的互联外设接口，配备了 2D 图像加速引擎和 H.264 解码引擎，可以满足各类交互设计场景和多媒体互动体验，具有高可靠性、高安全性、高开放度的设计标准，可以面向于泛工业领域应用。
二、D21X系列产品特点
1.满足工控场景需求
- 实时异步接口PBUS，与外部FPGA、SRAM等实现扩展
- 8xUART, 传输速度可达8Mbps，支持软件/硬件流控，RS-485支持硬件使能
- 2xCAN, 支持CAN2.0A和CAN2.0B协议
- 集成4 Line RTP，节省BOM成本
- 两层板接触放电8KV，EMI CLASS B级标准
- 最大支持-40~125℃结温
2.丰富的互联接口
- 支持 100M RMII/1000M RGMII 2路以太网，支持IEEE1588精确时间协议
- 2xUSB 2.0, 支持Host/Device
- 2xSDIO，4xSPI，4xI2C，1xCIR
- 1x12bits SAR ADC，最多支持8个模拟信号输入
3.高性能显示和图形硬件加速
- 支持RGB565/666/888, dual-link LVDS, QSPI, MCU, 4 lane-MIPI，最高性能1920*1080@60fps
- 高性能2D硬件加速，完美对接QT、LVGL、AWTK等图形框架
- 支持4K分辨率长条屏
4.完善的多媒体编解码
- H.264 1080P@30fps Decode
- MJPEG/PNG Decode，JPEG Encode
- 支持1xAMIC模拟音频输入, 支持2xDMIC立体声音频输入，最大支持两路I2S接口
- 支持 YUV422 和 BT.656 两种视频输入
5.自主专利的安全引擎
- 支持SPI总线在线加解密，防止固件盗用
- 支持AES、TDES、HMAC、SHA、MD5、RSA、TRNG等密码算法硬件加速
- 自定义芯片Secure ID，省去外部加密芯片
- 支持安全启动、安全固件签名和解密、固件烧录防回滚

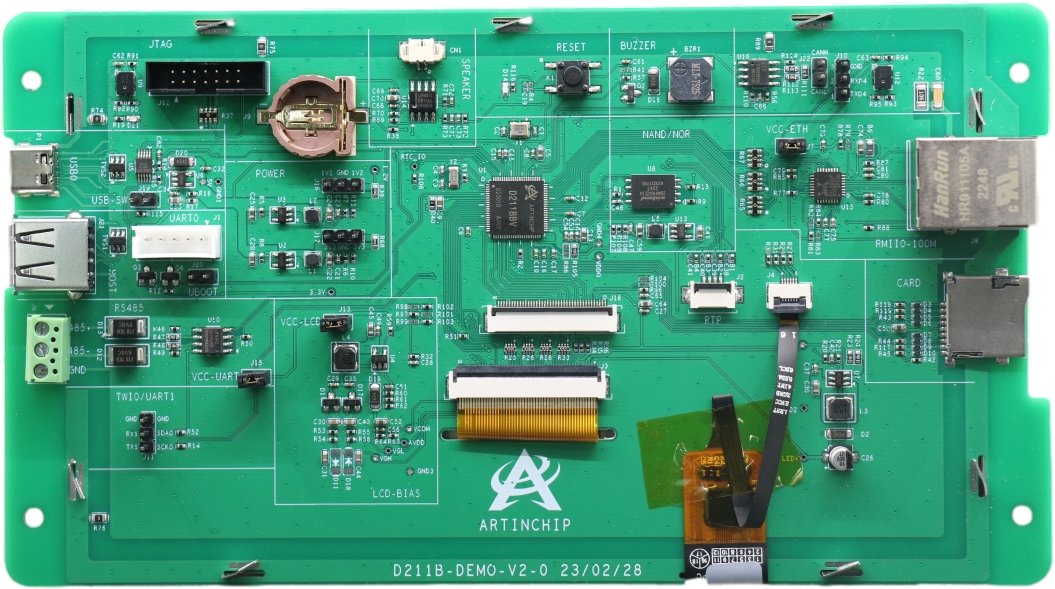

三、方案板卡
板卡淘宝购买链接：
449元——D21X开发板：
https://item.taobao.com/item.htm?ft=t&id=760239170504&spm=a21dvs.23580594.0.0.37d83d0dZHyThb
249元——D12X开发板：
https://item.taobao.com/item.htm?ft=t&id=764960965027&spm=a21dvs.23580594.0.0.37d83d0dZHyThb
249元——D13X开发板：
https://item.taobao.com/item.htm?ft=t&id=764986910771&spm=a21dvs.23580594.0.0.37d83d0dZHyThb
四、应用场景
