SSR920G多路行驶记录仪解决方案

SSR920G是高度集成的多路行驶记录仪解决方案,主芯片为ARM Cortex A53 ,dual core, 主频高达1.2GHz,集成了64-bit dual-core RISC 处理器,持HDMI/VGA/CVBS输出,支持U盘模式及PC camera功能,支持HDMI 输出;支持WIFI互联。
在线咨询
首页 > 行业解决方案 > SSR920G多路行驶记录仪解决方案

SSR920G多路行驶记录仪解决方案

SSR920G是高度集成的多路行驶记录仪解决方案,主芯片为ARM Cortex A53 ,dual core, 主频高达1.2GHz,集成了64-bit dual-core RISC 处理器,持HDMI/VGA/CVBS输出,支持U盘模式及PC camera功能,支持HDMI 输出;支持WIFI互联。
在线咨询
主控芯片
商品图片 型号 品牌 描述 库存 操作
LC2201F
LEADCHIP,DC-DC,1500mA,2.6V~5.5V,0.6V,2MHz,SOT23-5
pcs 查看详情
SSR920Q SIGMASTAR
Sigmastar,行车记录仪SOC
pcs 查看详情
SSW101B SIGMASTAR
USB wifi芯片,Sigmastar,IEEE 802.11b/g/n 1T1R,2.4GHz,32位 RISC 150MHz,HT20/40MHz,-40°C ~ 85°C,QFN-28
pcs 查看详情
NT5CB256M16ER-FL Nanya
Nanya,DRAM,4Gb*16,2133Mbps,0°C ~ 95°C,BGA96,商业级
pcs 查看详情
UEMBGS23T0 UDStore
UDStore,32GB,eMMC 5.1,BGA-153,HS400,-25℃~85℃
pcs 查看详情
LC3312C
降压开关稳压器,LEADCHIP,2V ~ 24V,1.2MHz,Vin ~ 28V,2A,-40°C ~ 85°C,SOT23-6
pcs 查看详情
SSR920G SIGMASTAR
Sigmastar,CAR DV SoC,SMD/SMT
pcs 查看详情
LC1463CB5ATR18
LEADCHIP,LDO芯片,符合,SMD/SMT,1.8V(电压范围1.0V to 4.5V),300mA,300mV @300mA,0.1uA,47uV RMS,70dB@10KHz,-40°C to 85°C,SOT23-5,Mobile,MID,Battery Powered Equipment,BlackBox FX,IPTV,-,线性稳压器(LDO)
pcs 查看详情
ZB25VQ128ASIGT ZB
恒烁-Zbit,SPI NOR Flash,128Mbit,Dual SPI、Quad SPI、QPI,2.3V ~ 3.6V,-40℃ ~ 105℃,104MHz,SOP8
pcs 查看详情
LC1463CB5ATR33
LEADCHIP,LDO芯片,符合,SMD/SMT,6V,3.3V(电压范围1.0V to 4.5V),300mA,300mV @300mA,0.1uA,47uV RMS,-40°C to 85°C,SOT23-5,Mobile,MID,Battery Powered Equipment,BlackBox FX,IPTV
pcs 查看详情
ME2212AM6G
LEADCHIP,LED驱动 ,boost,1 ,2.5V~5.5V,1MHz,-40℃~+85℃,SOT23-6,过压保护(OVP);欠压保护(UVP),LED驱动,-,-,DC-DC转换器
pcs 查看详情
技术详情

一、方案描述


SSR920G是高度集成的多路行驶记录仪解决方案,主芯片为ARM Cortex A53 ,dual core, 主频高达1.2GHz,集成了64-bit dual-core RISC 处理器.领先的ISP及H.265/H.264/MJPEG编码器.颜色引擎,外置DDR3,最大容量达16Gb,速率高达2133Mbps; 配合video decoder芯片,可以实现4~8路视频显示和录像; 可自动循环录影,可设定每个档案录影时间。支持HDMI/VGA/CVBS输出,支持U盘模式及PC camera功能,支持HDMI 输出;支持WIFI互联,实现实时预览.回放.下载及分享视频记录;丰富的显示屏接口。芯片BGA 15x15mm 439-ball封装。

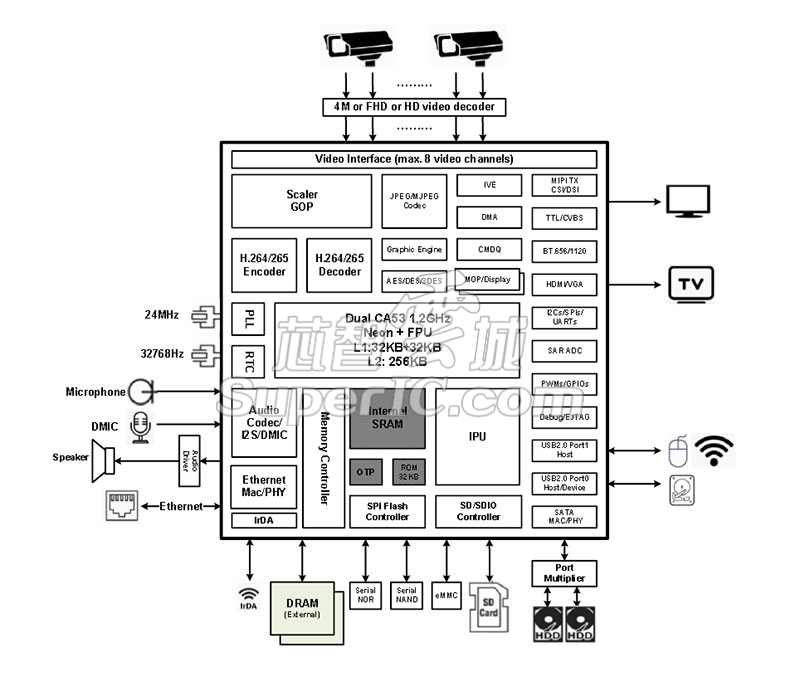

芯片框图:


二、功能描述


* Video Codec Performance:

· Half-4M@30fps x4+VGA@30fps x4+D1@30fps x1 H.265/H.264 encode+Half-4M@30fps x2 H.265/H.264 decode+4M@3fps x4 JPEG encode

· FHD@30fps x4+VGA@30fps x4+D1@30fps x1 H.265/H.264 encode + FHD@30fps x2 H.265/H.264 decode + FHD@3fps x4 JPEG encode

· HD@30fps x4 + D1@30fps x5 H.265/H.264 encode + HD@30fps x2 H.265/H.264 decode + HD@3fps x4 JPEG encode

 · 960H@30fps x4 + D1@30fps x5 H.265/H.264 encode + 960H@30fps x2 H.265/H.264 decode + 960H@3fps x4 JPEG encode

· Half-4M@15fps x8 + VGA@15ps x8 + D1@15fps x1 H.265/H.264 encode + Half-4M@15fps x4 H.265/H.264 decode + 4M@3fps x8 JPEG encode

· FHD@15fps x8 + VGA@15fps x8 + D1@15fps x1 H.265/H.264 encode + FHD@15fps x4 H.265/H.264 decode + FHD@3fps x8 JPEG encode

· Half-FHD@30fps x8 + VGA@30fps x8 + D1@30fps x1 H.265/H.264 encode + Half-FHD@30fps x4 H.265/H.264 decode + FHD@3fps x8 JPEG encode

 · HD@30fps x8 + D1@30fps x9 H.265/H.264 encode + HD@30fps x4 H.265/H.264 decode HD@3fps x8 JPEG encode

· 960H@30fps x8 + D1@30fps x9 H.265/H.264 encode + 960H@30fps x4 H.265/H.264 decode + 960H@3fps x8 JPEG encode

* Audio: Two stereo ADCs with 4-ch single-ended or differential microphone input, one I2S interface with input max. 8-ch and output 2-ch TDM mode.

* Video output:

  TTL/parallel RGB interface:16/24-bit,1280x720@60fps

  MIPI DSI TX: RGB 16/18/24-bit,2560x1600@60fps

  MIPI CSI TX: RGB/YUV,3840x2160@30fps

  HDMI v1.4b with 3840x2160@30fps

  VGA output up to 1920x1200 60fps

  CVBS output

* One USB 2.0 Host, One USB 2.0 Host/device

* One SDIO 2.0, One SDIO 3.0

* eMMC ver4.3 with 4/8 data bit

* Built-in 10/100M ethernet MACx2

* Built-in SATA host Mac/PHY

*4个通用UART+1个高速UART

*3个SPI master,6 个I2C master

* OS: Linux


三、应用领域


商用车、大巴车


四、技术支持


芯智云城可提供项目对应的电路图、PCB参考板图、源代码、以及项目对应的软硬件开发技术支持。


五、方案物料


下表仅供参考,请以实物为准

The table is for reference only, the actual item is the standard.
